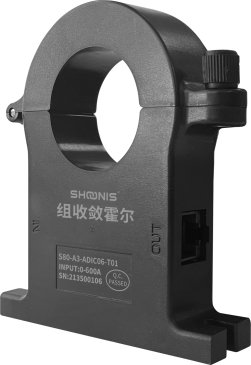

组收敛霍尔-ADIC06-T01

S80-A3-ADIC06-T01


适用于蓄电池在线监控,电流量程±600A,对上采用Modbus RTU协议,对下支持单体电池采集模块和直流电压变送器接入。




组收敛霍尔-ADIC06-T01

主要功能

l  设备配套:与直流电压变送器(S80-A3-ADVV30/70/06-T01)和单体电池采集模块(S80-A3-ACEB03-V12/V02)配套使用

l  组收敛功能:收敛单体电池采集模块和直流电压变送器数据,提供电池组参数设置和单体模块参数设置,北向采用Modbus RTU协议,支持快速接入第三方监控系统

l  接入能力:对下采用SNS总线(OUT口)通讯,支持1个直流电压变送器、最多64个单体电池采集模块的混合串接使用

l  便捷安装:依照电流指示方向,开环开合式套接在待测电流线上即可



技术参数



参数规格
电源(IN口)电压:DC 9~16V
电流:≤100mA@12V DC
过流/过压保护:18V/200mA
保护形式:PPTC+TVS
接口形式RJ45
防雷保护:600W
测量参数电流精度:±1% (FS)
电流量程±600A DC
工作环境温度:-40~85°C
湿度:
5%~95% (无凝结)
RS485(IN口)接口形式:RJ45 (T568B)
波特率:1200-115200bps
物理信息绝缘强度:1500V
指示灯:
尺寸:
78(L)*16.3(W)*84(H)mm
孔径:35mm
