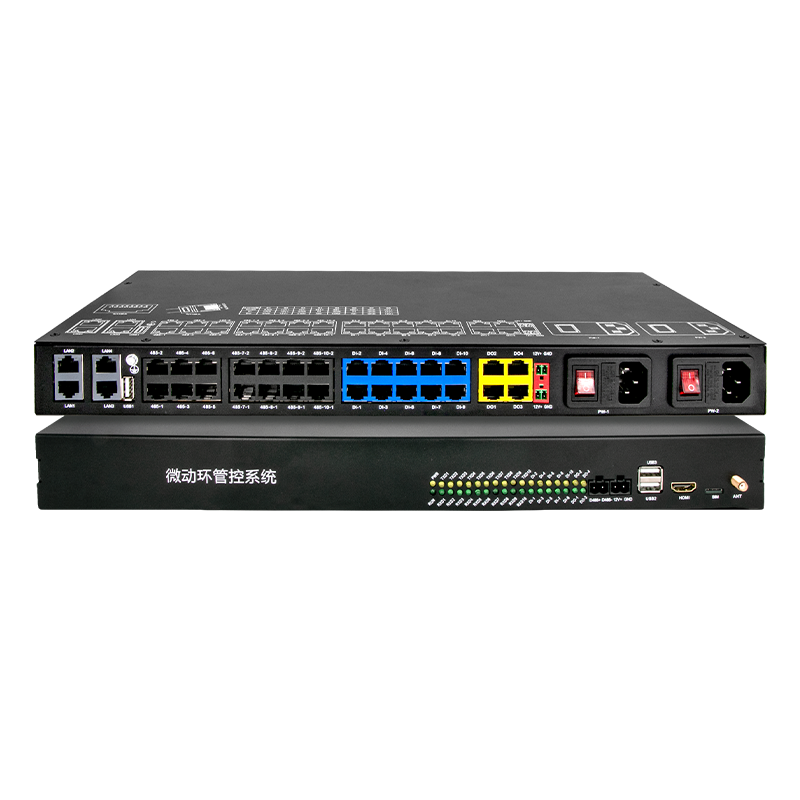

一体化数据采集器-TDCC10-DZ1

S80-A3-TDCC10-DZ1

可运行客户自研应用程序,适用于机房、微模块、变电站、通信基站等场景的监控管理。




一体化数据采集器-TDCC10-DZ1

主要功能

l 自带10个串口、10路DI、4路DO,支持以串口或TCP方式接入各种智能设备,可接入不低于1万个测点

l 自带8G存储容量,支持通过SSD硬盘扩展

l 支持HDMI输出,可外接HDMI显示屏及触摸屏,实现本地触摸控制

l ARM架构,工业级硬件设计,10年使用寿命

l 各端口支持过压、过流及高等级防雷保护,防反接、错接

l 接口形式为RJ45,包含信号及供电,简化布线

l 串口7~串口10支持环接,解决单一故障点影响整条总线通讯的问题

l 提供4个网口,可为其它网络设备提供网络接入

l 内置短信模块接口,可选4G全网通短信模块,用于告警短信通知

l 内置蜂鸣器

l 平均无故障时间 > 120万小时

l 设计寿命 > 10年

l 提供linux4.0以上版本内核,包含进程管理、内存管理、虚拟文件系统、进程间通信、设备驱动程序

l 串口驱动支持POSIX接口

l 提供GPIO、PWM应用层访问接口



技术参数


参数
规格
处理器
32位 ARM Cortex-A9
操作系统
Linux
存储
8G,支持SSD硬盘扩展
上行网络接口
4个网口,100/10M自适应
下行串口
10个下行RS485串口。每个RS485采用单独RJ45接口,具备DC12V供电能力,最大输出电流500mA。
DI输入
10个DI输入端口,每个DI采用单独RJ45接口,具备DC12V供电能力,最大输出电流100mA。
DO输出
4个DO输出端口,每个DO采用单独RJ45接口,C型继电器
其它接口
1路HDMI显示输出,3个USB2.0接口
电源输出
3组, DC12V/3A
电源输入
两路,AC220/DC240V
功耗
小于10W,不含对外供电功耗。
过流保护
DC12V电源:3A      DO:1350mA         RS485:电源500mA/信号200mA      DI:电源100mA/信号50mA
过压保护
485/DI:30V;DO:30V
防雷保护
网络/RS485/DI:600W
工作温度
-40℃~ 85℃
相对湿度
5% ~ 95%(无凝结)
产品尺寸
标准1U机架式安装483mm*208mm*44.4mm
