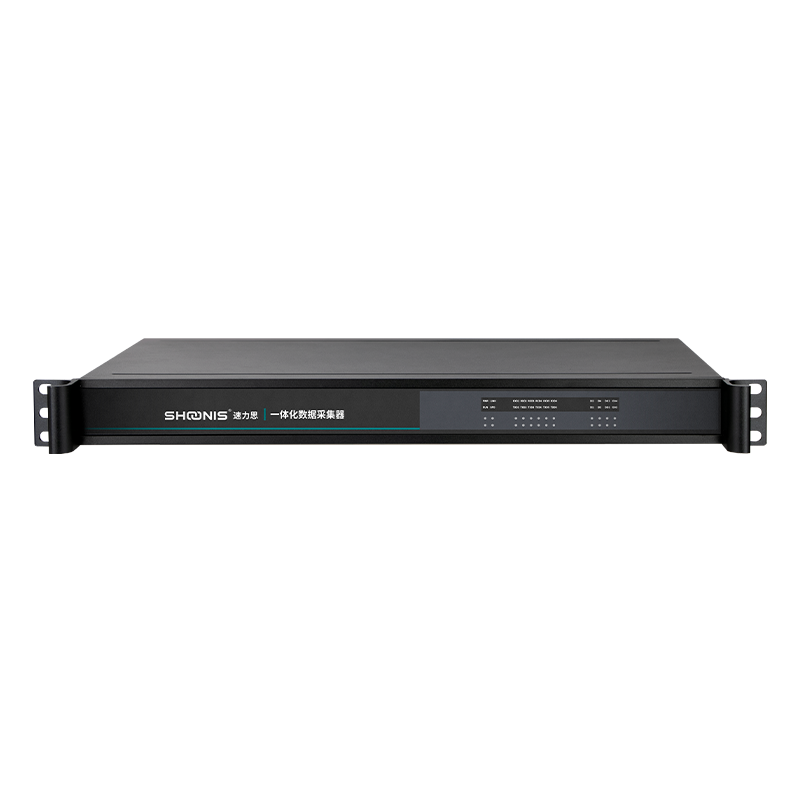

一体化数据采集器-TDCC10-U02

S80-A3-TDCC10-U02

机房、机柜、微模块环境监控。




一体化数据采集器-TDCC10-U02

主要功能

l 可以安装和运行IDC数据中心动环监控系统。

l 具备底端协议解析。

l 向下通过自身所带的通信口获取微模块内基础监控数据。

l 向上通过北向接口连接集中管理平台。

l 提供2个网口,1000M和100/10M自适应各1个。

l 10个下行RS-485串口。每个RS485采用单独RJ45接口,具备供电功能,满足各接入设备的DC12V供电,输出电流 500mA。

l 提供12个DI输入端口,每个DI采用单独RJ45接口,具备供电功能,满足各接入设备的DC12V供电,输出电流 100mA。

l 提供4个DO输出端口,每个DO采用单独RJ45接口,DO-1/2 控制是否输出 DC12V(电流 800mA);DO-3/4 控制通/断。

l RS485\DI\DO 各端口均提供必要的DC12V 供电,简化布线。

l 支持单串口多种智能设备混接。

l 端口过流、过压、防反接、防错接保护。

l 支持离线底端告警事件联动DO输出功能,具备自定义不同的告警事件联动不同DO输出。

l 支持双路交、直流供电输入,满足高压直流适配需求。

l 支持Web远程配置和WEB展示、Telnet远程配置,支持SNMP、网管功能。

l 1U 机架式设计,面板带LED 指示,工作状态一目了然。

l 两组电源输出,各电源输出独立,各自带过流过压和防反接。

l 平均无故障时间 > 120万小时。

l 设计寿命 > 10年。


技术参数


参数
规格
处理器32位 ARM Cortex-A9
操作系统Linux
存储内部存储32G,支持存储一年数据
上行网络接口2个,1000M和100/10M自适应各1个
下行串口10个下行RS-485串口,串口使用透明传输。每个RS485采用单独RJ45接口,具备供电功能,满足各接入设备的DC12V供电,输出电流 500mA。
DI输入12个DI输入端口,每个DI采用单独RJ45接口,具备供电功能,满足各接入设备的DC12V供电,输出电流100mA。
DO输出4个DO输出端口,每个DO采用单独RJ45接口,DO-1/2 控制是否输出 DC12V(电流 800mA);DO-3/4 控制通/断。
电源输出2组, DC12V/1A。
电源输入交、直流双电源输入
功耗12W,自身功耗,不含对外供电功耗。
过流保护2路电源输出:3A
DO-1/2电源输出端口:1350mA,
DO-3/4输出端口 :1350mA
485供电口:500mA
485信号:200mA
DI供电口:100mA;
DI信号:50mA
过压保护RS485/DI:5V;DO:30V
防雷保护网络/485端口/DI:2KV/1KA
工作温度摄氏 -40° C ~ 60°C
相对湿度5% ~ 95%(无凝结)
