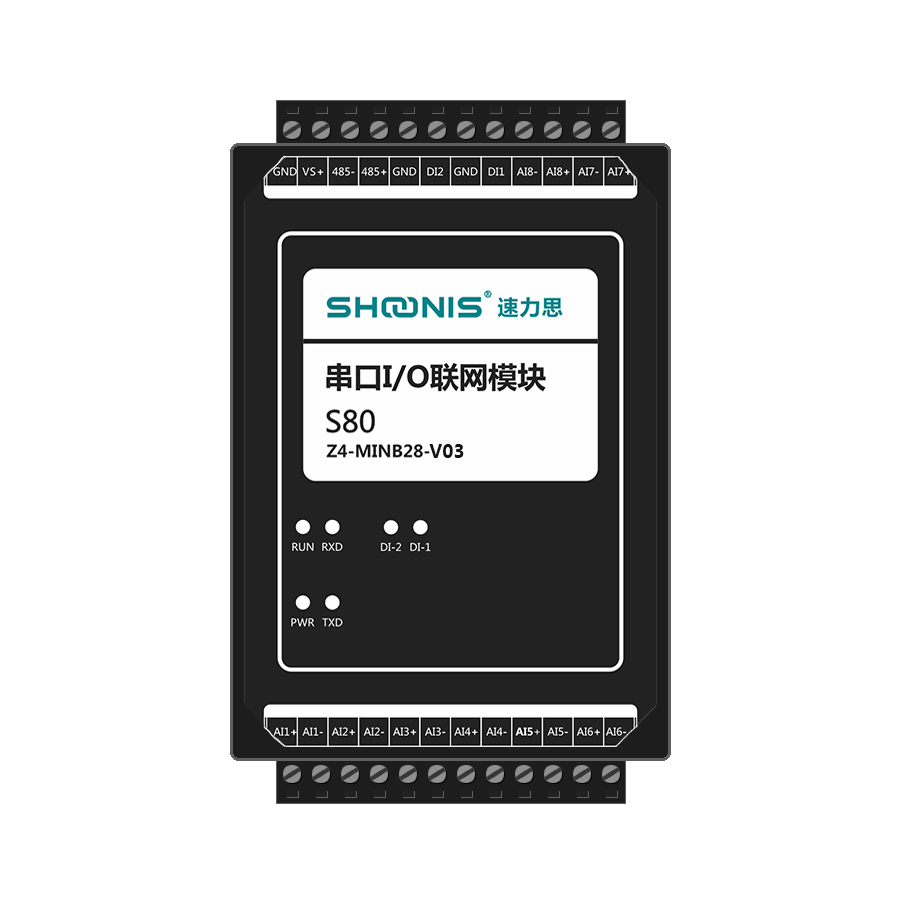

串口IO联网模块-MINB28-V03
S80-Z4-MINB28-V03
数字量、模拟量多种输入的串口采集模块，具备良好的扩展性，可灵活地通过自带的RS485总线级联串口I/O联网设备，以实现各种数字量、模拟量的组合、扩展采集的功能。
主要功能
l 2路数字量输入，可采集低速脉冲并计数；
l 8路0~5V/0~10V电压模拟量输入；
l 采用Modbus RTU通讯协议；
l RS485级联接口可级联康耐德同系列串口I/O联网设备；
l 电源具有良好的过流、过压、防反接、防错接保护功能；
l 丰富的指示灯，全面查看状态，及时排查故障；
l 安装便捷，支持导轨安装及表面安装；
l 低功耗设计，无需散热装置；
l 支持宽温环境应用（-40~ 85 ℃）。
技术参数
|
参数 |
规格 |
|
|
数字量输入接口 |
DI |
2路数字量输入 |
|
接口形式 |
干接点 |
|
|
模拟量输入接口 |
AI |
8路模拟量输入 |
|
AI量程 |
0~5VDC/0~10VDC |
|
|
输入阻抗 |
10K欧 |
|
|
串口通信参数 |
接口类型 |
RS485 |
|
波特率 |
1200~115200bps |
|
|
防雷保护级别 |
600W(浪涌) |
|
|
电源参数 |
电源规格 |
9~27VDC |
|
电流 |
80mA@12VDC |
|
|
保护形式 |
PPTC+TVS |
|
|
防雷保护级别 |
600W(浪涌) |
|
|
过压过流保护 |
30V/500mA |
|
|
工作环境 |
温度 |
-40°C ~85°C |
|
湿度 |
5% ~95% （无凝露） |
|
|
产品规格 |
尺寸 |
106.5 x 76.5x30.5mm（不含卡板） |
