动环监控系统中,监控主机有什么接口类型?

发布日期:2022-08-23 08:19:33

       监控系统应装设电源计量装置(电流、电压、功率)及实时监测主要开关状态、空调、UPS等设备的工作状态、漏水检测装置、门禁系统工作状态、主机房的温湿度监测、消防系统工作状态监测及与安全监控形成统一的集中监控系统,本系统应具有机房监控室监控和远程监控功能,同时必须具备本地报警和异地电话语音、手机短信、报警功能。

       从功能角度讲,通过设备接口的识别可以辨识监控设备的功能,常见的监控系统接线图是怎么样的?一起学习动环监控安装基础知识吧!

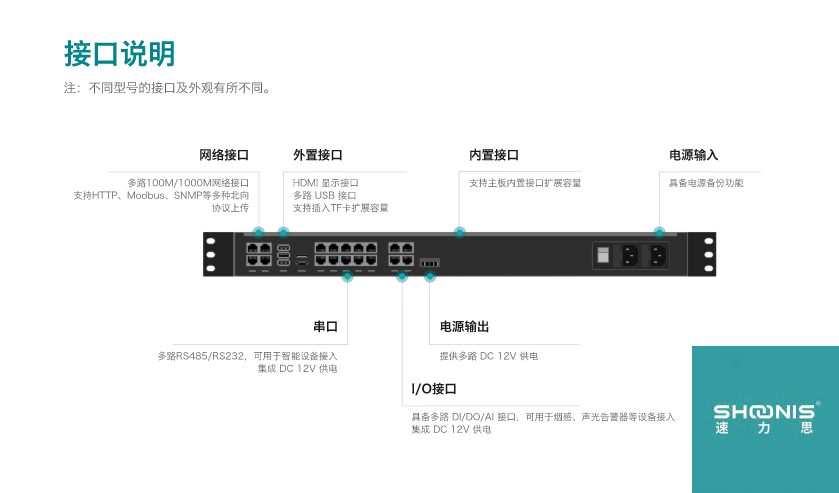

下图是动环监控主机的接口图:

-动环主机有丰富的接口,基本信息如下:

处理器 ARM Cortex-A9

电源输入1组,AC220V/DC240V

操作系统Linux

输出1组,DC12V3A

存储,8G EMMC

以太网 1个,1000/100M自适应

串口数量 10个

接口类型 RJ45,RS485+供电

防雷保护 2KV/1KA

供电能力 DC12V,500mA

USB 3个,标准USB2.0接口

防雷保护 2KV/1KA

DI 数量 4个 DO 数量 4个 接口类型 RJ45,信号+供电

接口类型 RJ45,信号+供电

信号类型 干接点

信号类型 2个常开继电器,2个DC12V输出

供电能力 DC12V,100mA

供电能力 DC12V,800mA 过压保护 30V

过压保护 30V 过流保护

防雷保护 2KV/1KA

防雷保护 2KV/1KA

工作温度 -40~85℃

工作湿度 5%~95%,无凝结存储温度 -40~125℃

尺寸 481mm*244mm*44.5mm
