U 位资产智能管理系统

系统可实现 U 位的空间及状态监测、机柜温湿度环境监测、资产实时跟踪、资产毫秒级自动盘点、资产全生命周期管理等功能。本系统能为企业彻底解决 U 位 IT 资产管理难题,实现资产、空间智能化管理。

U 位资产智能管理系统

U 位资产智能管理系统

系统可实现 U 位的空间及状态监测、机柜温湿度环境监测、资产实时跟踪、资产毫秒级自动盘点、资产全生命周期管理等功能。本系统能为企业彻底解决 U 位 IT 资产管理难题,实现资产、空间智能化管理。

系统功能简介

系统功能简介

系统由 U 位管理主机、U 位检测接口模块、资产条、U 位电子标签、标签读卡器、开关电源模块等设备组成

系统可实现 U 位的空间及状态监测、机柜温湿度环境监测、资产实时跟踪、资产毫秒级自动盘点、资产全生命周期管理等功能

系统提供 Modbus  RTU、HTTP 北向接口,可轻松对接第三方平台系统

资产条 U 位高度可选配各种规格,可适配不同高度的机柜

每个 U 位指示灯支持 4 种状态,分别为正常、异常、预留 1、预留 2,可适应各种业务状态应用

系统能为每个机柜提供上中下 3 个温湿度监测,实现机柜环境监测

系统支持二维码扫描获取资产 ID,方便客户使用移动终端应用

系统支持标签读卡器获取资产 ID,方便客户使用 PC 桌面应用

产品组成

产品组成

U 位管理主机

数据汇总、管理、上传

U 位检测接口模块

资产条数据采集、上传,U 位状态控制

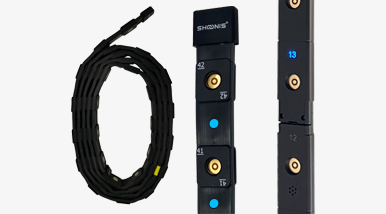

资产条

机柜 U 位数据采集、现场状态显示、监测单机柜温湿度

U 位电子标签

为资产提供 U 位 ID,自动识别资产位置、实时跟踪资产状态

标签读卡器

读取 U 位电子标签 ID

开关电源模块

最大支持 16 路 DC 12V 电源输出

系统拓扑图

系统拓扑图

U 位管理主机(原装主机)具备 4 个 RJ45 接口形式串口,包含通讯及供电。支持 RS485 环接。

原装主机接入

若第三方主机不支持下行模块供电,可配开关电源模块供电

第三方主机接入
系统特点

系统特点

一体化 / 快速组拼两版可选

一体化 / 快速组拼两版可选


软版资产条采用一体化可弯曲的软条设计,而硬版资产条使用 5 节、6 节可快速组拼而成,两版资产条均采用强磁力吸附式安装设计,安装便捷

一体化 / 快速组拼两版可选
尺寸小巧

尺寸小巧,适用大部分机柜



U 位资产条尺寸为 20(W) * 8(H) mm,小巧的外观设计适用于各类机柜

图片展示

标签接触式设计,信号稳定可靠



标签采用接触式设计,相比无线传输方案,接触式标签不存在信号干扰影响,且接触点采用镀金处理,不易氧化,通讯稳定、高可靠

标签接触式设计,信号稳定可靠
磁吸式固定

磁吸式固定,安装 / 维护超便捷



资产条、U 位检测接口模块等设备均采用磁吸式安装设计,安装、维护便捷

更多优势

毫秒级识别,实时跟踪资产状态

通过 U 位电子标签与资产进行物理绑定并为资产提供 U 位 ID,可实现资产位置 / 信息的毫秒级识别、实时跟踪资产状

轻松对接第三方平台

系统提供两种第三方平台对接方式:

  • 使用 U 位管理主机的 HTTP 北向接口
  • 使用 U 位检测接口模块的 ModbusRTU 协议接口

配置便捷

U 位管理主机提供 Web 配置平台,支持远程、在线配置,且 Web 可设置访问 IP 白名单,能确保系统安全

支持交流 / 直流供电

支持交直流双电源供电,支持宽电压输入

宽温湿度工作

-10℃ ~ 50℃ 工作温度,5% ~ 95% RH 工作湿度

提升空间利用率

通过对 U 位的实时监控和管理,能有效优化机房的空间资源利用率

资产全生命周期管理

系统通过实时监测资产变化与上传功能为第三方平台提供资产全生命周期管理能力,为记录资产入库、出库、迁移、盘点、下线、维修直至报废等状态提供可靠数据

高精度温湿度监测

系统可选配带有温湿度监测功能的资产条,此类资产条配有上中下三个高精度温湿度监测模块,监测精度为温度 ±1℃、湿度±5%

资产毫秒级自动盘点

系统为第三方提供资产毫秒级自动盘点能力,盘点工作省时省力省心,账实相符无差错,有效避免人为纰漏

低功耗

47U 挂满 U 位电子标签电流约 125mA,极低的功耗便于设备手拉手串接一并供电

订购信息

订购信息

U 位管理主机

功能:数据汇总、管理、上传
选型:根据资产条接入量选配

型号资产条最大接入量  尺寸 (mm)

DDCU04-A01

40

481*244*44.5

DDCU04-A02

8

105*75*30


U 位检测接口模块

功能:资产条数据采集、上传,U 位状态控制
选型:每个资产条标配 1 个

型号

TMMR01-A01


资产条

功能:机柜 U 位数据采集、现场状态显示、监测单机柜温湿度
选型:可选 42U / 47U / 48U / 52U,每个机柜标配 1 个

型号温湿度材质一体/拼接U位单元尺寸(mm)

DUCU(U位数)-B01

软板

一体

46.2*20*8

DUCU(U位数)-B01

上中下3个

软板

一体

46.2*20*8

DUCU(U位数)-B02

软板

一体

44.5*20*8

DUHU(U位数)-B02

上中下3个

软板

一体

44.5*20*8

DUHU(U位数)-C01

上中下3个

硬板

拼接

44.5*20*8

U 位电子标签

功能:为资产提供 U 位 ID,自动识别资产位     置、实时跟踪资产状态
选型:每个资产标配 1 个

型号

LUCU01-B01



标签读卡器

功能:读取 U 位电子标签 ID
选型:每个 ID 读取点选配 1 个

型号

01RSCD-A01



开关电源模块

功能:最大支持 16 路 DC 12V 电源输出
选型:根据供电需求选配

型号

PSU16-A01
