蓄电池在线监测系统

系统以组电压、充放电电流、浮充电流、单体电压/温度/内阻、蓄电池 SoC/SoH、环境温度为主要监测参数,可实现单体电池、蓄电池组的电压过压、⽋压、内阻超限、温度超限、过充过放、过流、热失控、电池开路等多种电池故障或隐患预警,为电池组“精细”维护,并最大程度的确保蓄电池安全。

蓄电池在线监测系统

蓄电池在线监测系统

系统以组电压、充放电电流、浮充电流、单体电压/温度/内阻、蓄电池 SoC/SoH、环境温度为主要监测参数,可实现单体电池、蓄电池组的电压过压、⽋压、内阻超限、温度超限、过充过放、过流、热失控、电池开路等多种电池故障或隐患预警,为电池组“精细”维护,并最大程度的确保蓄电池安全。

系统功能简介

系统功能简介

系统以蓄电池监控主机为主体,接入各种电池模块,实现蓄电池组运行数据的采集、存储、展示、计算、北向上传

单台蓄电池监控主机可同时监测 1~4 组蓄电池组,最多可监测 256 节蓄电池

系统以组电压、充放电电流、浮充电流、单体电压/温度/内阻、蓄电池 SoC/SoH、环境温度为主要监测参数

系统自带 Web 功能,具有蓄电池运行参数可视化监测(实时/历史数据)、告警(实时/历史数据)、日志、配置等功能

系统可实现单体电池、电池组的电压过压、⽋压、内阻超限、温度超限、过充过放、热失控、电池开路等多种电池故障或隐患预警

蓄电池监控主机储存容量至少可存储  1 个月的历史告警、历史日志(开关机、系统异常、内阻测试日志、放电日志、登录日志、配置修改日志)和放电测试数据曲线、内阻测试数据曲线

系统可实现热失控、开路电池提前预警功能,把握最佳风险处理时间,最大限度避免由此导致的不可逆损害

系统提供 RS485 与以太⽹两种北向通讯接口,⽀持 Modbus RTU  / TCP、SNMP协议

系统支持接入 HDMI 触摸屏 或 USB 显示屏进行本地人机交互显示

量程及精度

测量内容量程
精度
组电压0~700V±0.5%
充放电电流0~1000A±1%
浮充电流±2000mA±1%
单体电压2V、12V±0.1%
单体内阻50~65535uΩ±(2%+3μΩ)
极柱温度-10℃~+99.9℃±1℃
环境温度-10℃~+99.9℃±1℃
应用领域

应用领域

适用于政府、电力、通信、石化、石油、金融、证券、航空、铁路、海关、企业等行业,适用于计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、微模块机房、UPS机房、户外机柜、无人值守现场、仓库等场景的蓄电池组在线监测

产品组成

产品组成

蓄电池监控主机

数据汇总、存储、计算、上传

充放电霍尔

监测蓄电池组充放电电流

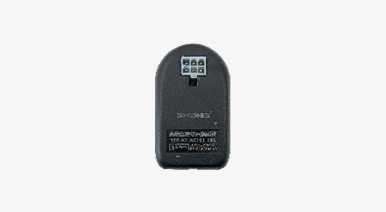

单体电池采集模块

监测单体电压、单体内阻、单体温度、蓄电池容量(SoC)

组压变送器

监测蓄电池组电压

浮充霍尔+浮充霍尔采集模块

监测蓄电池组环境温度

环境温度检测模块

监测蓄电池组环境温度

10.1 寸 HDMI 触摸屏

本地显示数据、告警、历史、配置

USB 显示屏

监测蓄电池组环境温度

系统拓扑图

系统拓扑图

拓扑图
系统特点

系统特点

稳定可靠的三重保护设计

稳定可靠的三重保护设计

设备拥有电路设计保护
设备拥有自检功能
设备自检告警产生时自动切电,确保蓄电池安全稳定

稳定可靠的三重保护设计
蓄电池保护

蓄电池保护

当蓄电池未启用时,自动进入切电休眠状态,减少对电池电量的消耗

自动编址技术

自动编址技术

支持子设备(包括:霍尔电流传感器、直流电压变送器、温度传感器和单体电池采集模块)自动编址,无需其他工具逐一编码,极大提升系统部署效率

自动编址技术
⾼可靠性模块化设计

⾼可靠性模块化设计

单体模块之间相互独⽴,环形接法,保证任意线路故障不影响其他模块通讯

更多特点

热失控监测

系统可实现热失控提前预警功能,把握最佳风险处理时间,最大限度避免由热失控导致的不可逆损害

本地显示 - 接 HDMI 屏 / USB 屏

支持 HDMI / USB 接口,可外接显示屏及触摸屏,实现本地查看、配置

便捷配置

系统内置 Web,支持远程设置和在线监控,可以通过 Web 设置内阻测试相关参数

电池开路监测

系统可实现电池开路提前预警功能,把握最佳风险处理时间,最大限度避免由电池开路导致的不可逆损害

完善的告警功能,全⾯的异常检测

可对单体电池、电池组的电压过压、⽋压、内阻超限、温度超限、过充过放、热失控、电池开路等多种电池故障或隐患预警

支持交流 / 直流供电

支持交直流双电源供电,支持宽电压输入

数据真实可靠

针对大电流需使用多根电缆的场景,系统支持每根电缆独立配套霍尔,并对所有电缆进行累加得出真实可靠的数据

多点位、环形的环境温度监测

系统支持多点位、环形的接入环境温度模块采集模块,能有效预防温度超限所导致的危险后果

电池离线监测

系统可通过电池开关上下级压差或者通过电池开关状态判断电池是否处于离线状态

全端口保护

全端口过流、过压、反接、错接保护,避免因接错线导致设备损坏

高等级防雷

产品采⽤ 3 重防雷硬件,防雷等级 2kV/1kA(8/20μs 电流波)

宽温湿度工作

-40℃ ~ 85℃ 工作温度,5% ~ 95% RH 工作湿度

电池容量精准计算

电池容量通过恒功率放电法计算,可精准得出实际容量

放电记录查询 / 导出

系统可判断电池放电状态并自动修改采集颗粒度,电池放电记录可通过 Web 查询及导出

订购信息

订购信息

蓄电池监控主机

功能:数据汇总、存储、计算、上传
选型:根据需求标配,每台主机最多可监测 1~4 组蓄电池组,限接 256 节蓄电池

型号电源

S80-A3-CBAH01-B12

双电源

S80-A3-CBAH01-B11

单电源

充放电霍尔

功能:监测蓄电池组充放电电流
选型:根据需求标配,每组限接4台

型号电流量程

S80-A3-ADIA03-T11

±300A DC

S80-A3-ADIA06-T11

±600A DC

S80-A3-ADIA10-T11

±1000A DC



单体电池采集模块

功能:监测单体电压、单体内阻、单体温度、蓄电池容量(SoC)
选型:每节标配1台

型号电流量程

S80-A3-ACEB02-V02

1.5-3.0V DC

S80-A3-ACEB02-V12

5-18V DC



组压变送器

功能:监测蓄电池组电压
选型:每组标配1台

型号电流量程

S80-A3-ADVV06-T01

0-60V DC

S80-A3-ADVV30-T01

0-300V DC

S80-A3-ADVV70-T010-700V DC



浮充霍尔+浮充霍尔采集模块

功能:监测蓄电池组浮充电流及环境温度
选型:根据需求选配,每组限接4套;每套配霍尔与采集模块各1台

型号设备类型孔径

S80-A3-ACT01-T01

采集模块

--

S80-T3-ZHBL-Z20

霍尔

20mm

S80-T3-ZHBL-Z40

霍尔

40mm



环境温度检测模块

功能:监测蓄电池组环境温度
选型:根据需求选配,每组限接4台

型号温度量程

S80-A3-ATHT01-A01

-10℃~+99.9℃



10.1 寸 HDMI 触摸屏

功能:本地显示数据、告警、历史、配置
选型:根据需求选配,每台主机限接1台

型号

S80-T3-04CTUN-A01



USB 显示屏

功能:本地实时数据显示及IP设置
选型:根据需求选配,每台主机可接1台

型号

--
