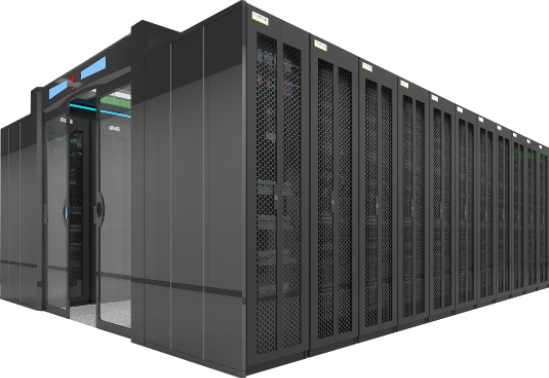

微模块、一体化柜监控系统

系统主要对微模块/一体化柜的动力、环境、安防、U位等系统进行监控管理,可实现各系统设备设施的实时监控、联动控制、告警通知、历史数据记录及查询等功能,提供7X24小时不间断运维保障。系统支持多种北向接口,可轻松集成至第三方业务平台。

微模块、一体化柜监控系统

微模块、一体化柜监控系统

系统主要对微模块/一体化柜的动力、环境、安防、U位等系统进行监控管理,可实现各系统设备设施的实时监控、联动控制、告警通知、历史数据记录及查询等功能,提供7X24小时不间断运维保障。系统支持多种北向接口,可轻松集成至第三方业务平台。

系统功能简介

系统功能简介

系统主要监控对象包括:配电柜、UPS系统、ATS、照明、蓄电池组、温湿度、漏水检测、精密空调、门禁、消防、视频监控、U位资产等。

系统以一体化数据采集器为主体,主机自带32G(eMMC)存储容量,且支持TF卡扩容,最大支持2万个测点,数据至少可保存1年。

系统支持串口、TCP方式进行组网,支持多种协议采集,组网简单、接入便捷。

系统支持B/S架构,内置Web服务,同时可提供本地HDMI屏、Web浏览器、手机APP等多种访问方式。

系统提供SNMP、ModbusTCP、运营商B接口、MQTT、HTTP等北向接口,可轻松集成至第三方业务平台。

系统具备丰富的告警通知方式:短信、电话、邮件、声光、现场语音、软件弹窗等。

应用领域

应用领域

适用于ETC、BBU、户外柜、交通综合柜、T-block、IDC模块化机房、室外集装箱、电力集装箱、储能充电箱等场景的微模块/一体化柜监控管理。

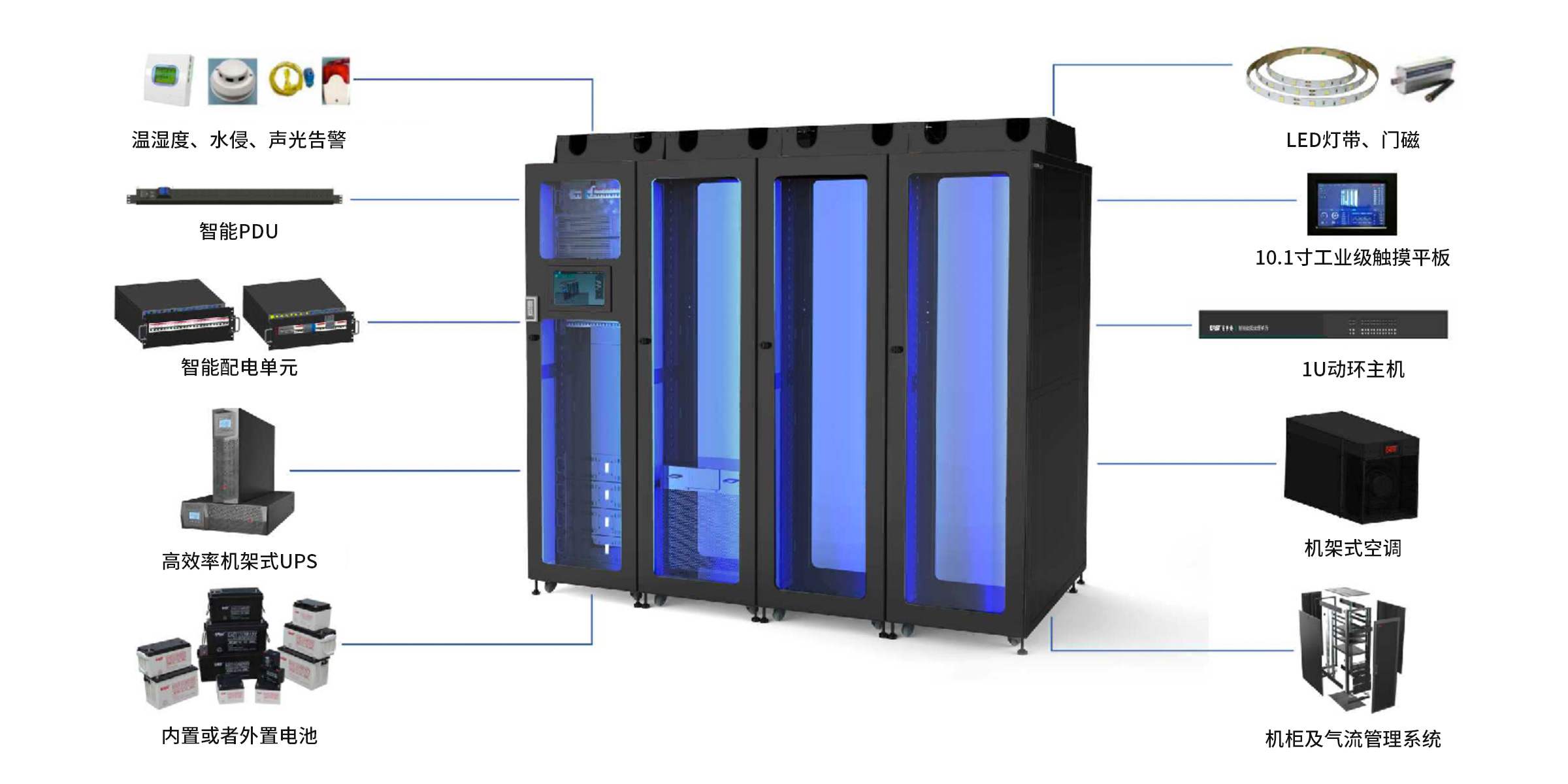

产品组成

产品组成

一体化数据采集器

可实现各子系统的数据接入、储存、处理、联动控制、告警/预警通知、北向上传等功能

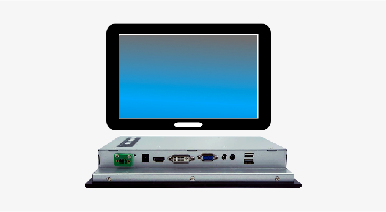

10.1寸HDMI触摸屏

用于本地监控

蓄电池监控系统

可实现组电压、充放电电流、浮充电流、单体电压/温度/内阻、蓄电池 SoC/SoH、环境温度等监测功能

门禁控制系统

可实现出入管理、远程开门等功能

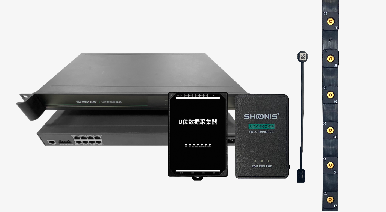

U位资产管理系统

可实现资产自动识别、U位空间及状态监测、机柜温湿度监测等功能

漏水监测系统

可实现区域漏水检测、漏水位置定位功能

温湿度监测系统

可实现环境温度、湿度监测功能

各类有线/无线传感器

各类IO信号监测等

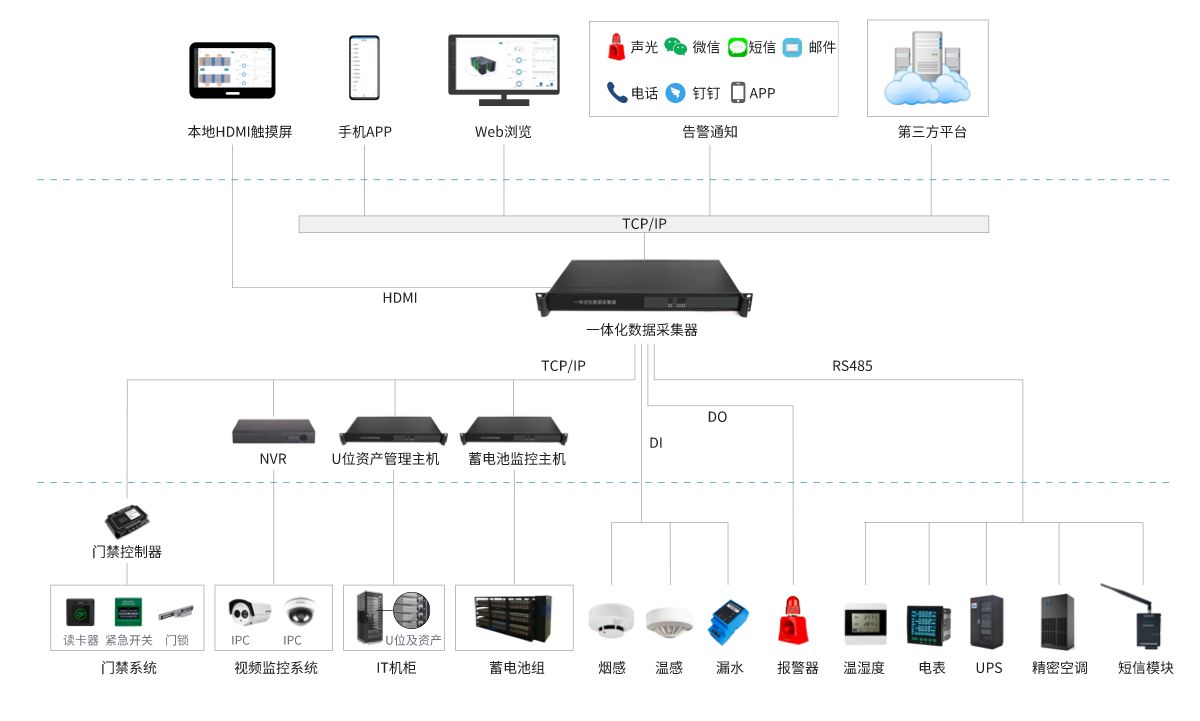

系统拓扑图

系统拓扑图

系统拓扑图
系统特点

系统特点

低成本

一台一体化数据采集器即可管理一整套微模块

  • 一体化数据采集器具有32G(eMMC)存储容量,且支持TF卡扩容,最大支持2万个测点,数据至少可保存1年
  • 一体化数据采集器自带操作系统、数据库,无需额外配置服务器

一站式采购

我司可提供各类传感器及配套监控设备,为企业提供一站式采购服务,调试、售后更省心

  • 各类有线/无线传感器
  • 可提供蓄电池监控系统
  • 可提供U位资产管理系统

高可靠、易维护

高可靠的软硬件设计,企业维护更省心

  • ARM架构,低功耗无风扇,Linux系统,秒级重启时间,且不易受病毒攻击
  • 采用双看门狗、双时钟、双电源设计,确保设备在运行中永不死机
  • 全端口高级别的防浪涌、防反接、防错接设计
  • 平均无故障时间(MTBF)大于120万小时

便捷、高效

丰富的南北向接口协议,系统搭建更便捷

  • 积累了SNMP、Modbus、S7、IEC103/104、IEC61850等多种设备协议,可快速接入第三方智能设备
  • 自带SNMP、Modbus TCP、运营商B接口、MQTT、HTTP等北向接口,可轻松对接第三方平台

低代码

前端支持高度自定义的界面及功能组态,积木式搭建,无需懂代码即可上手

多端应用

提供本地显示、Web端、手机APP等多种应用服务,能适用于本地、远程桌面、移动手机端等多种应用场景
